I trasformatori, gli alimentatori e gli apparati di comando

Parte 1 dal 1946 al 1964

(Giorgio Giuliani)



Già nel primo catalogo del 1946 troviamo trasformatori e scatole di comando, non so se effettivamente prodotti.

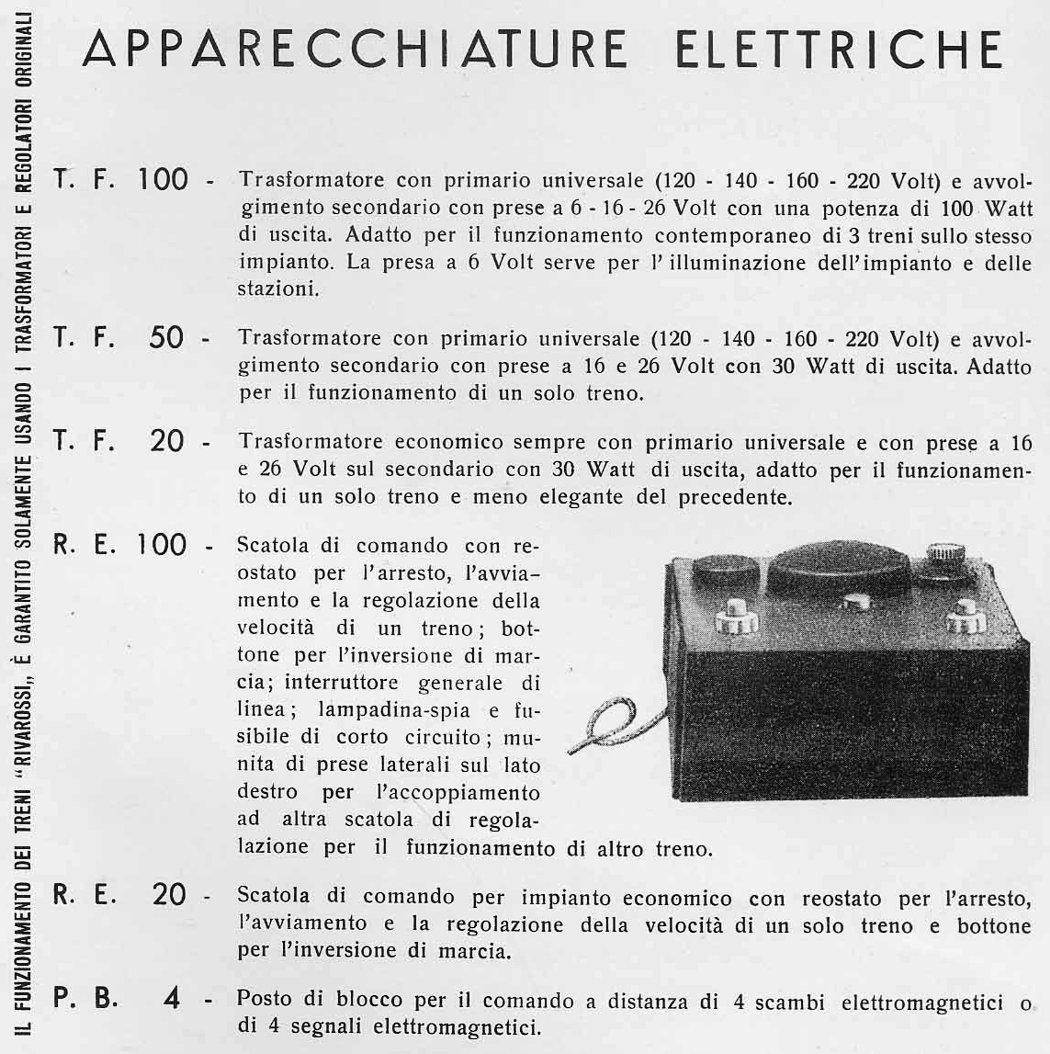

Dal catalogo 1946

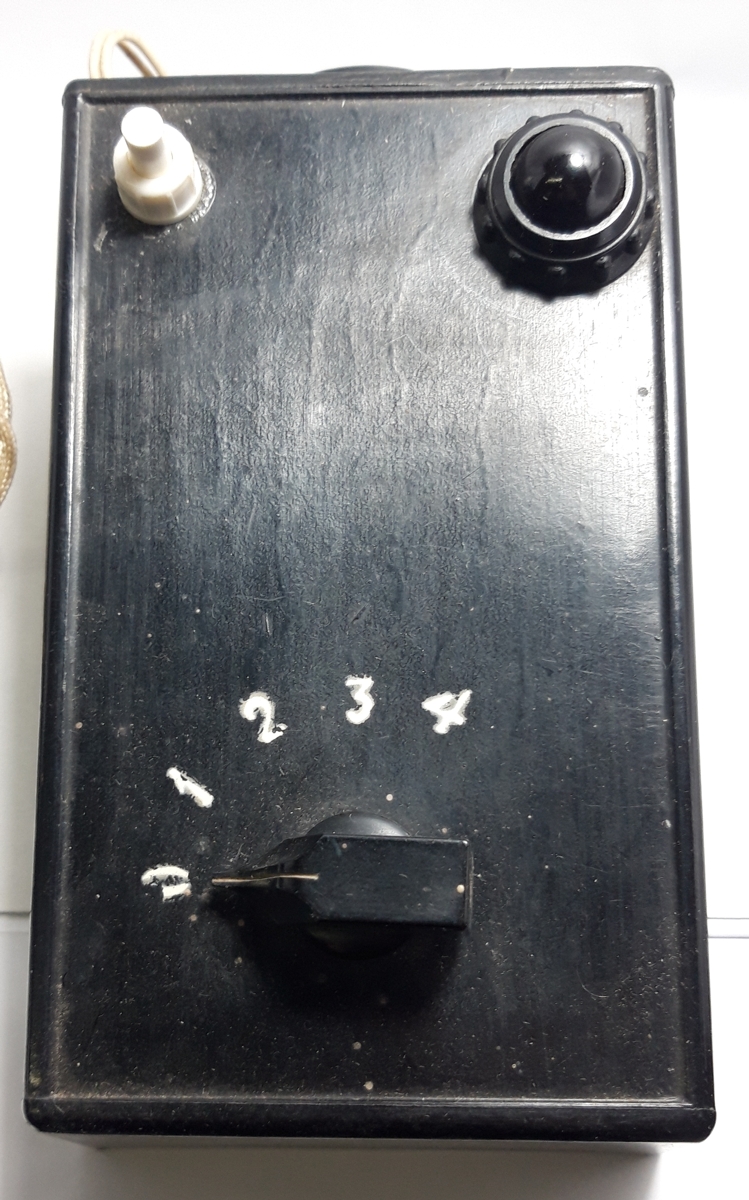

Nel catalogo 1947 vengono presentati il nuovo Trasformatore RT100 e la versione economica RT100ec entrambi con uscita in corrente alternata.

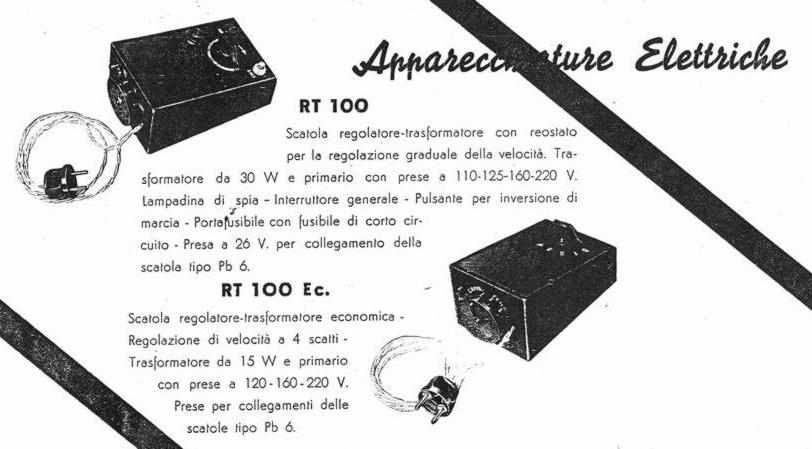

Dal catalogo 1947

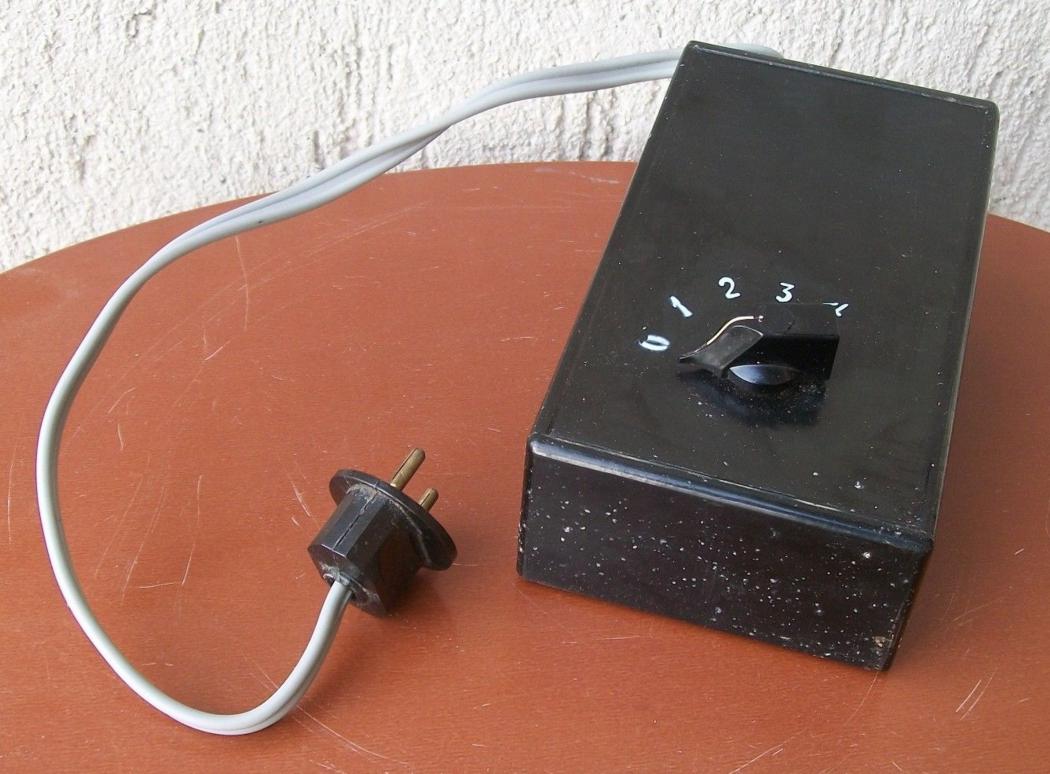

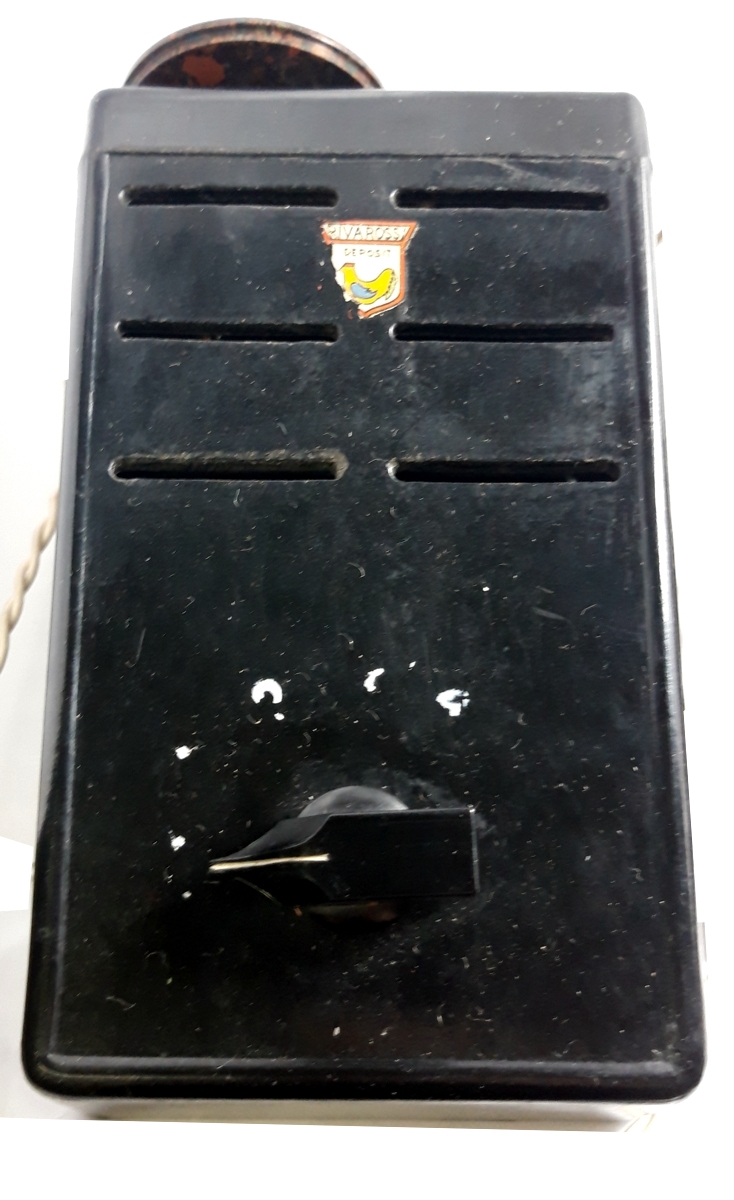

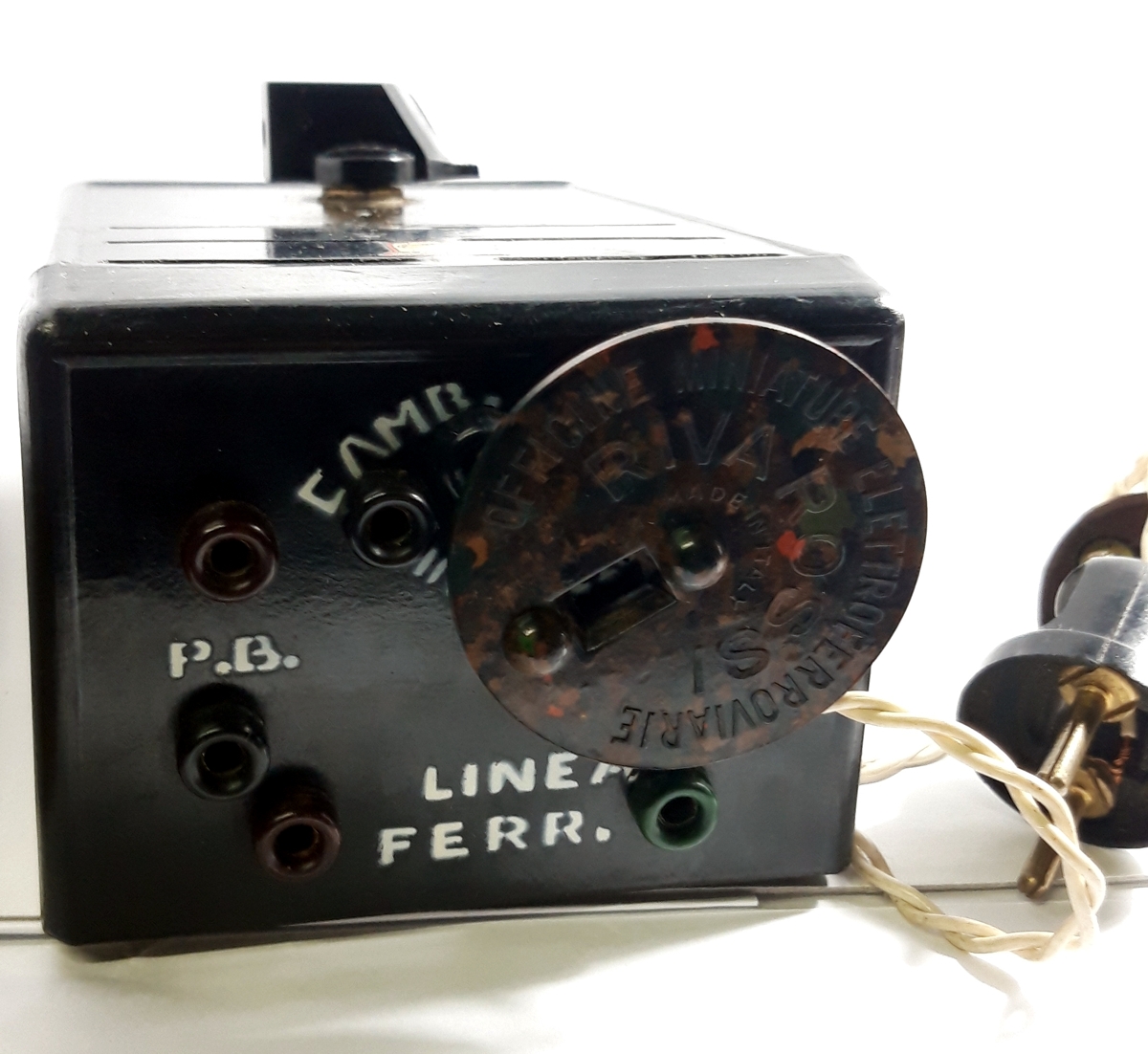

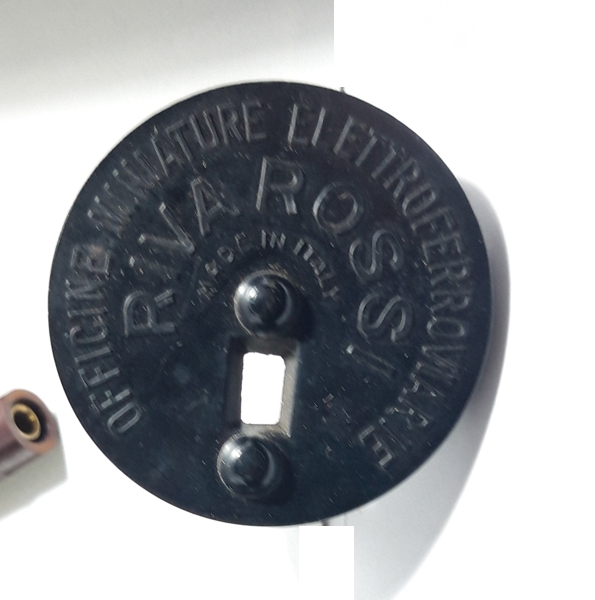

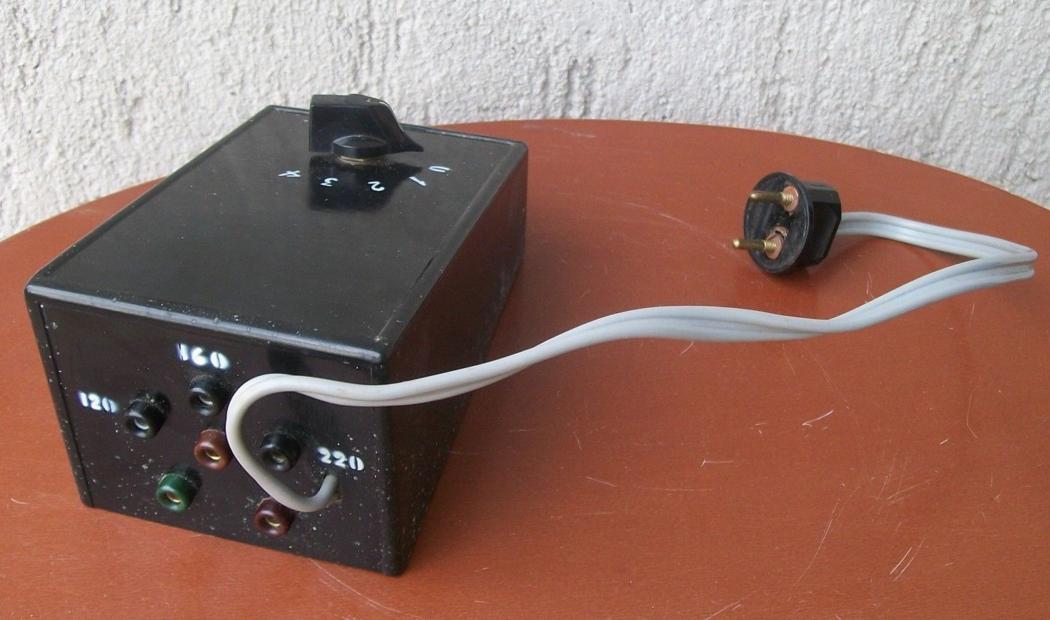

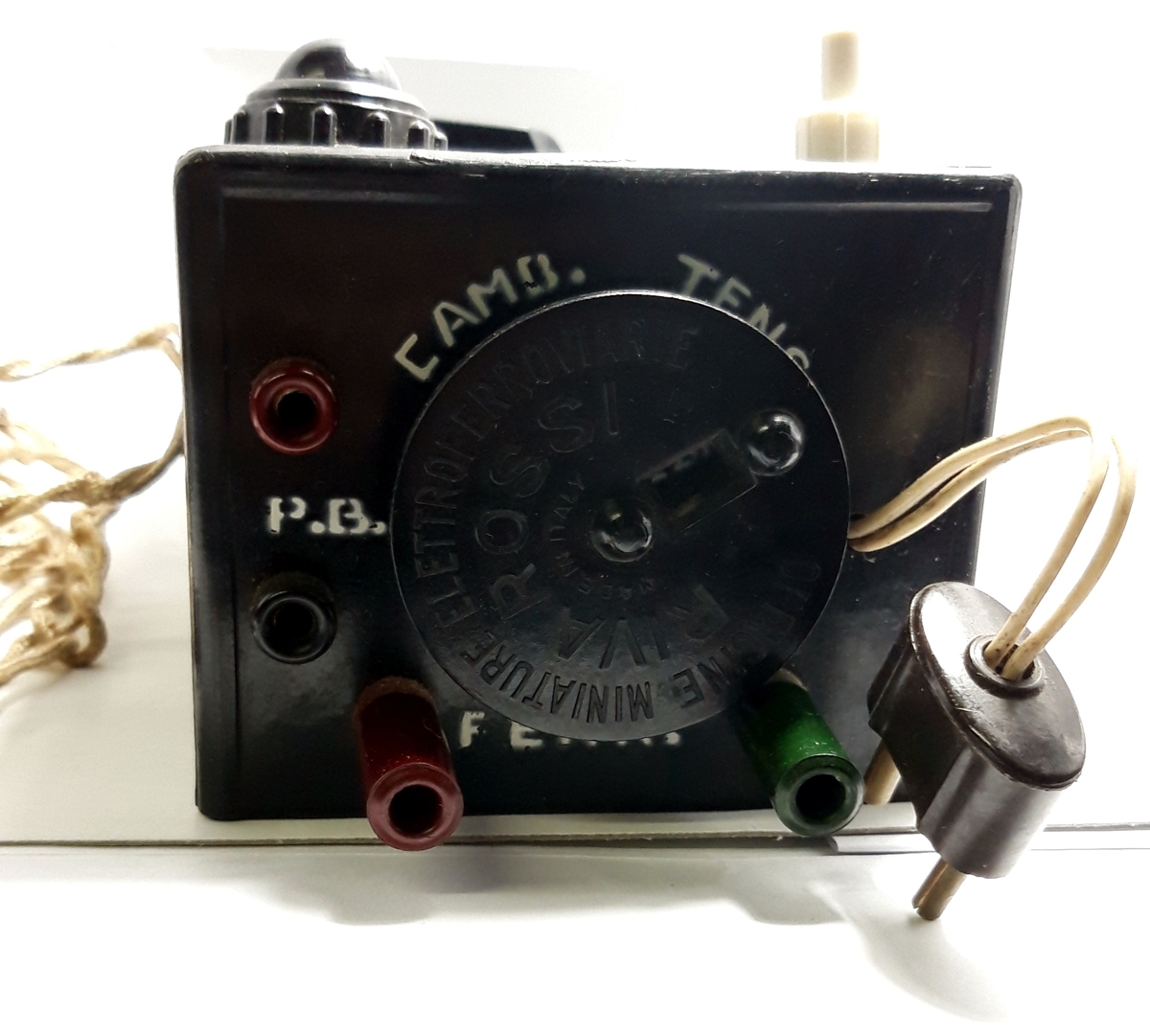

Trasformatore RT 100 ec - come si vede l'ingresso era per tre voltaggi differenti



Non era ancora nata l'ENEL (1962) e i vari gestori elettrici locali fornivano elettricità domestica a voltaggi differenti, per questa ragione fino ai primi anni '70 i trasformatori RR erano predisposti per diversi voltaggi in ingresso.

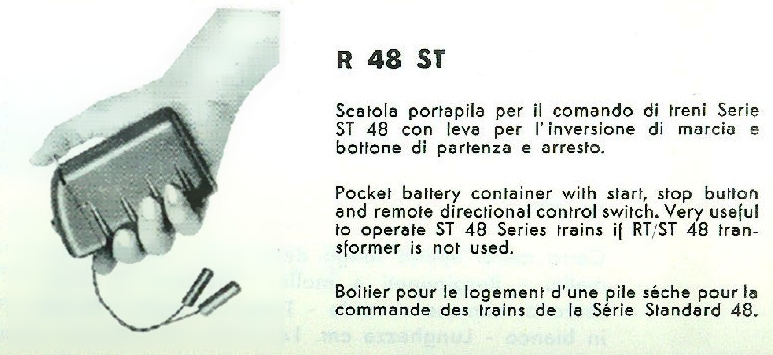

Nel 1948 ritroviamo il trasformatore RT 100 (con uscita in corrente alternata) e con la nuova serie ST48 in corrente continua nasce il trasformatore-raddrizzatore al selenio RT/ST48, ha anche un'uscita in corrente alternata per comandare i segnali e gli scambi. Viene proposto anche il portapila R 48 ST sempre per treni in corrente continua

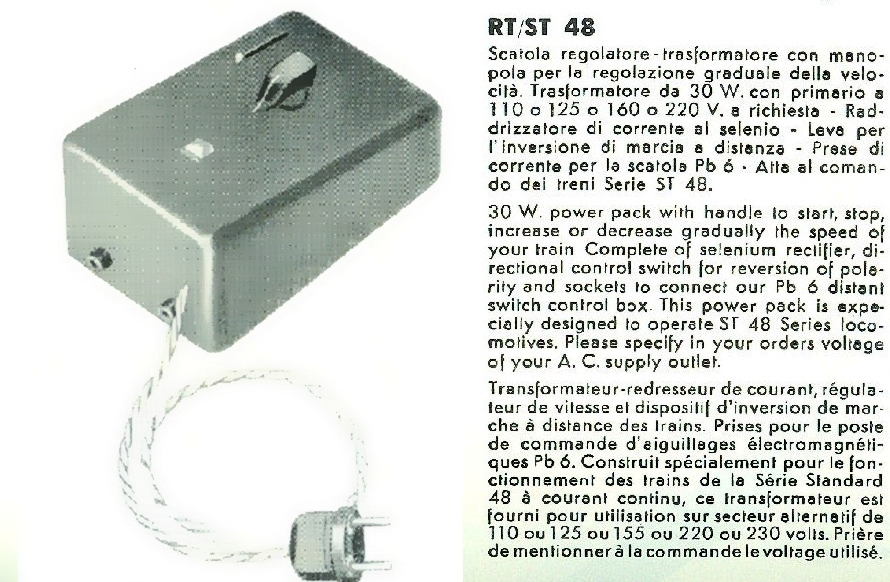

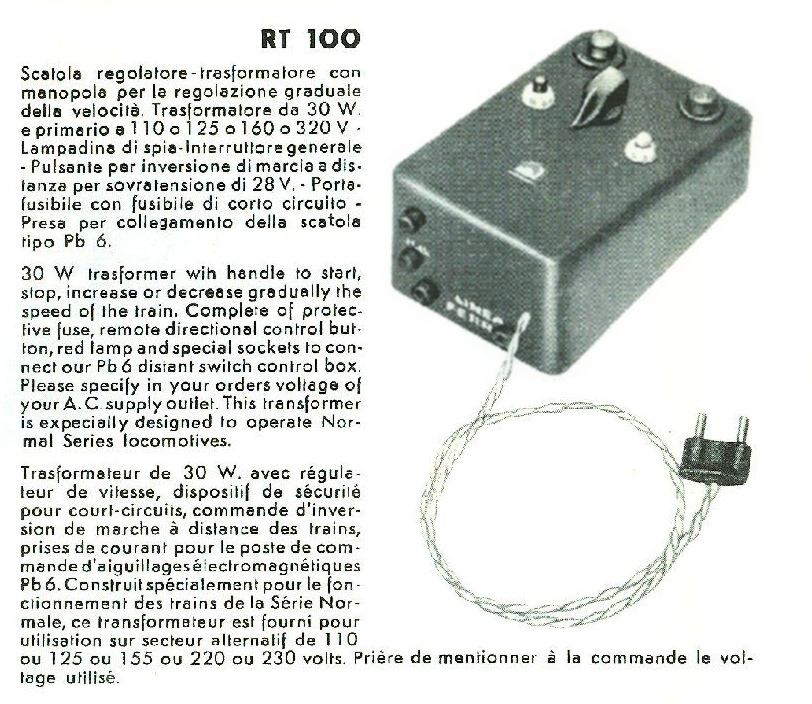

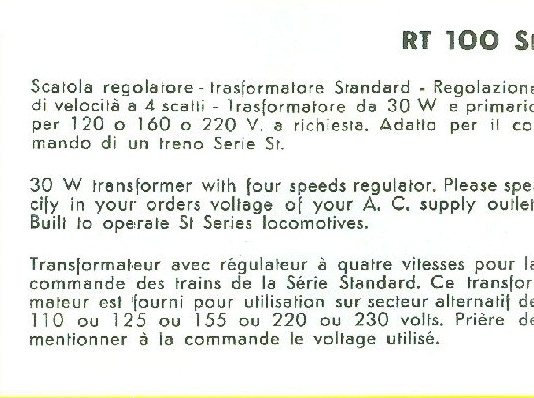

Dal catalogo 1948

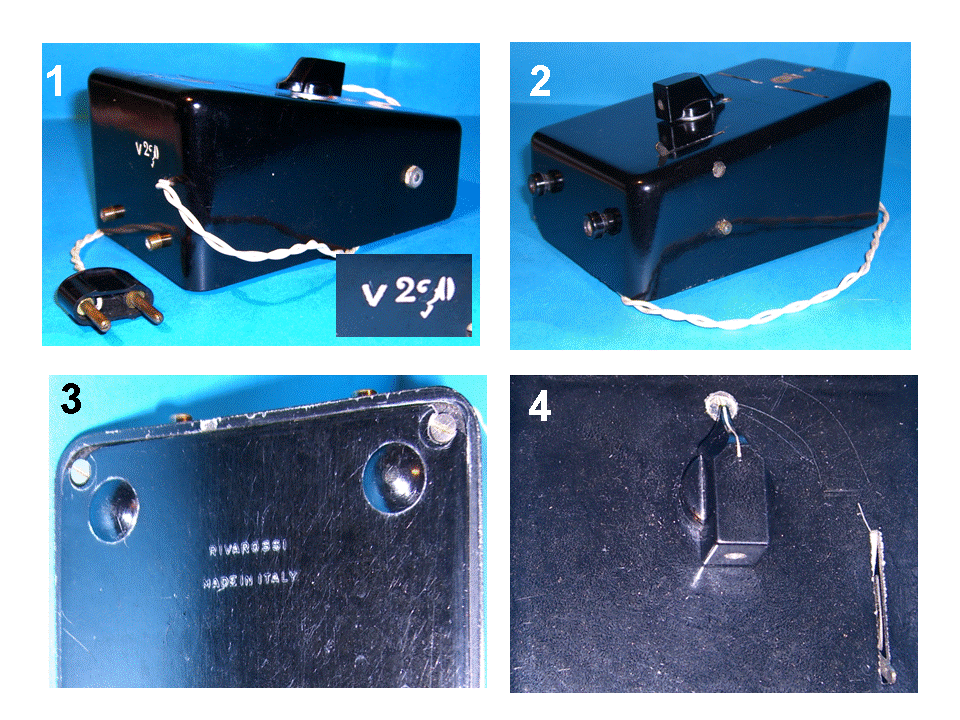

Trasformatore RT /ST 48 (con uscita in CC)





Nel 1950 ritorna il RT 100 con uscita in corrente alternata

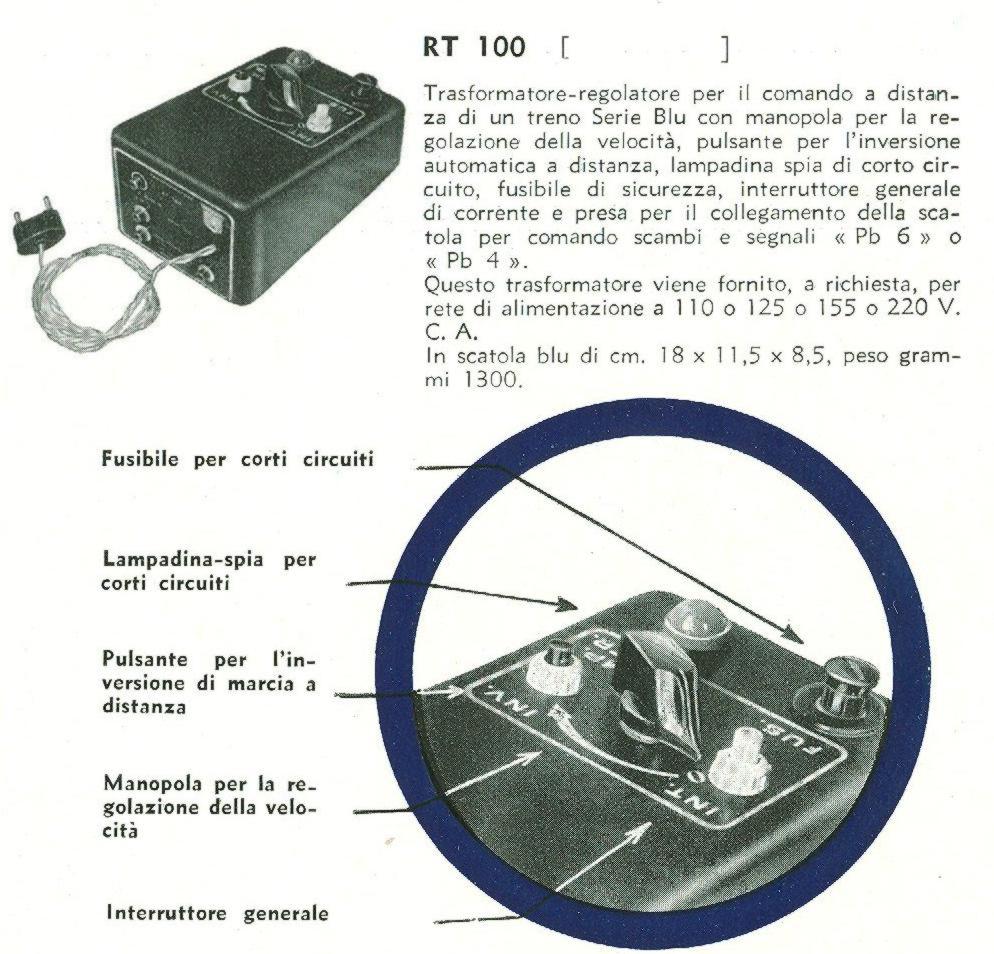

Dal catalogo 1950

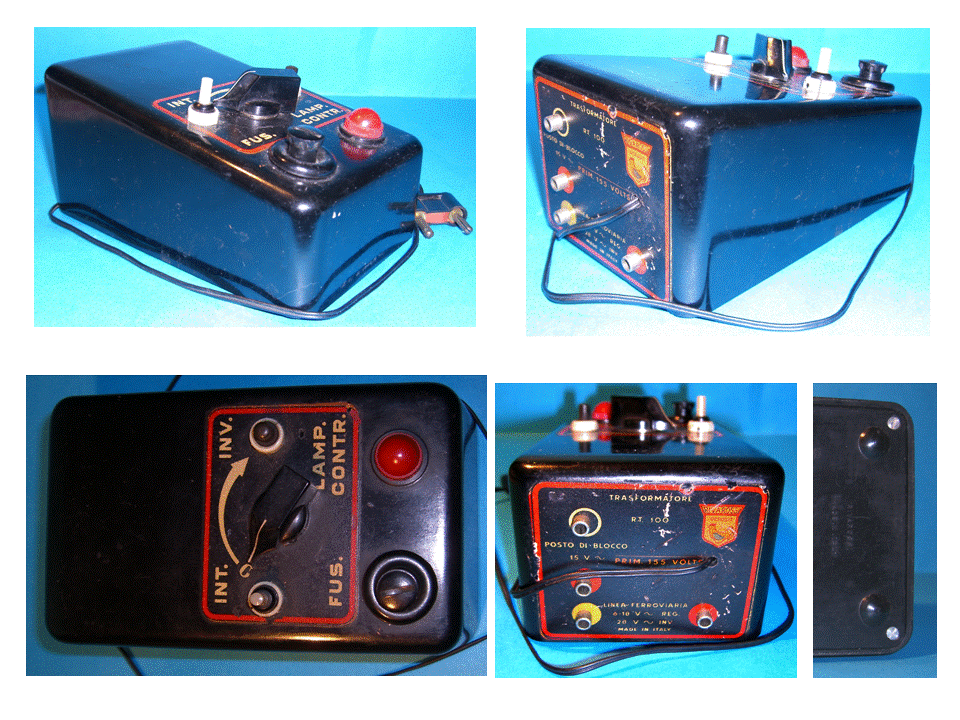

Trasformatore RT 100 con uscite in CA





Con la nascita della Serie Rossa ( e del postfisso "R") il trasformatore-raddrizzatore RT/ST48 si trasforma nel RT/R, che sarà un classico degli anni '50 di Rivarossi

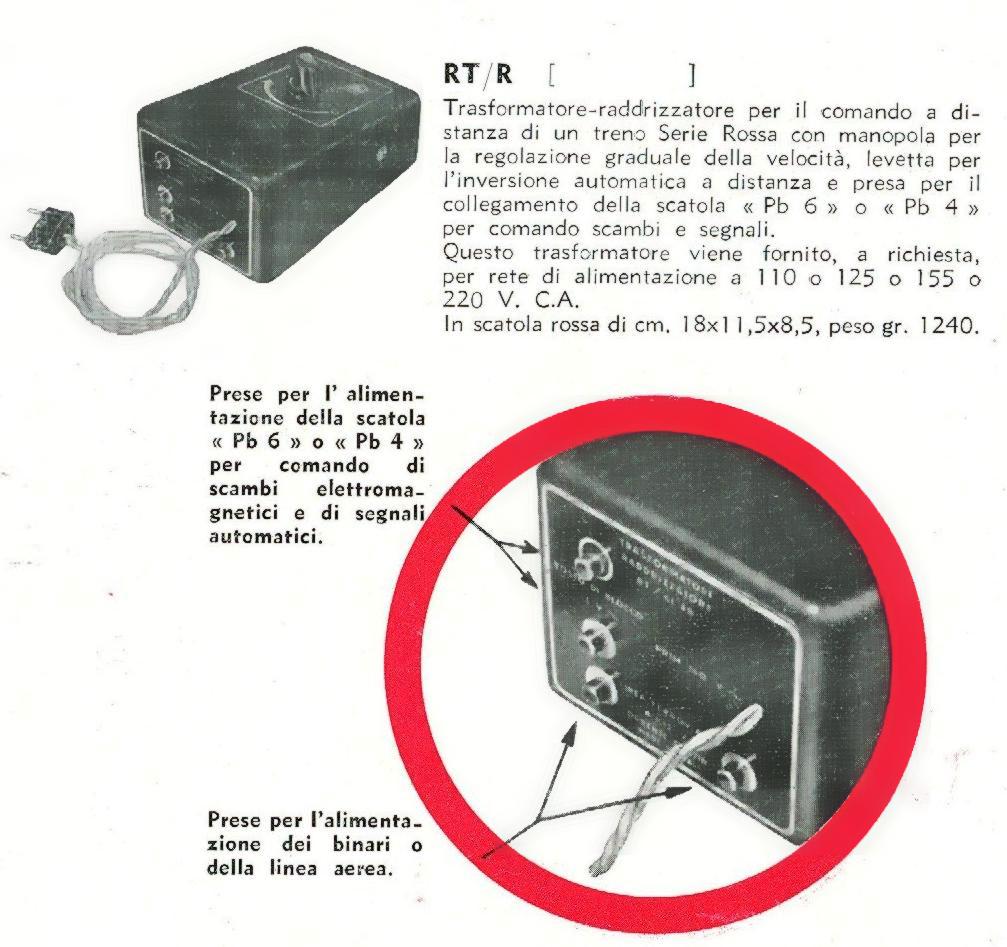

Dal catalogo 1950

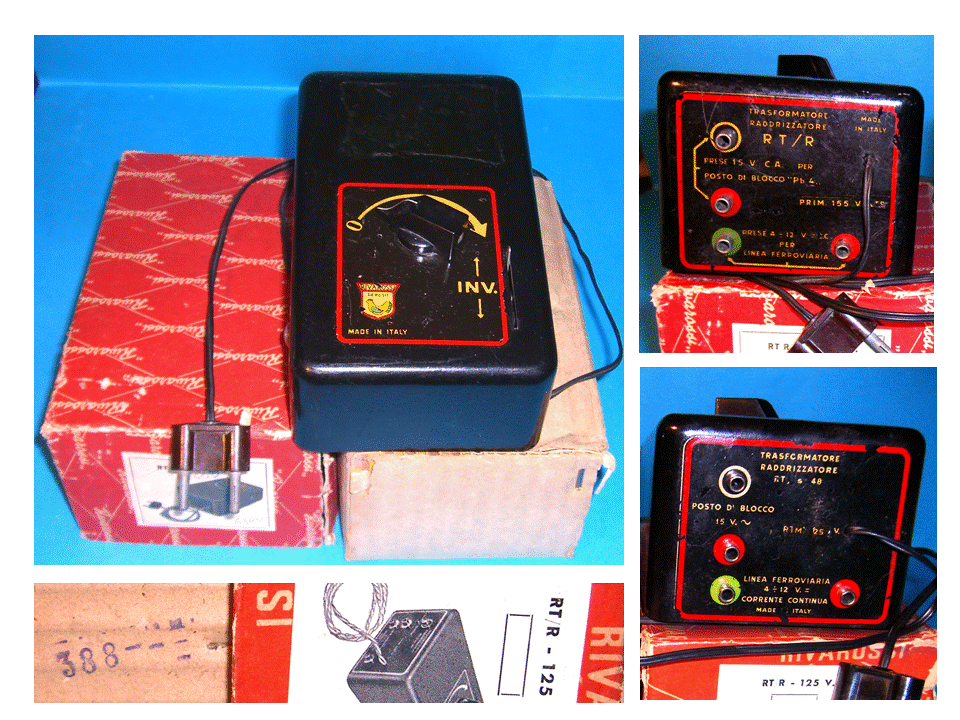

Trasformatore RT /R (con uscite in CC e CA)

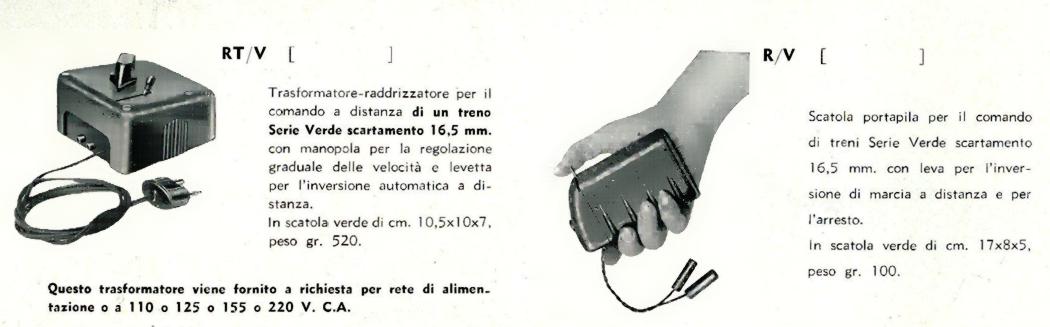

Nella Serie Verde compare anche l'economico RT/V (uscita solo in CC) che avrà un grande riscontro. Il Portapila R 48 ST diventa R/V del quale non ho mai visto immagini, presumo che non abbia avuto un grande successo



Dal catalogo 1950

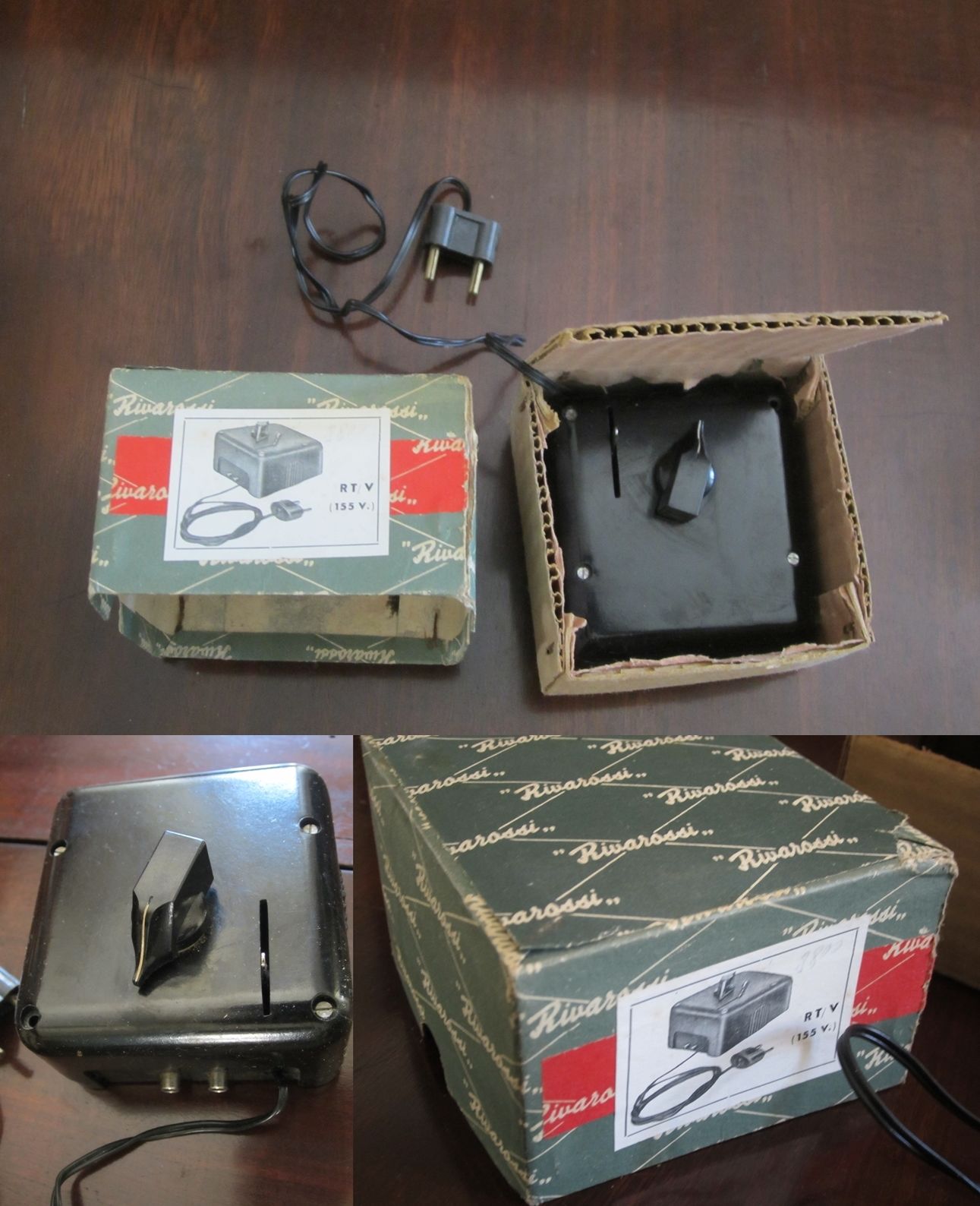

Trasformatore RT/V  - 1950

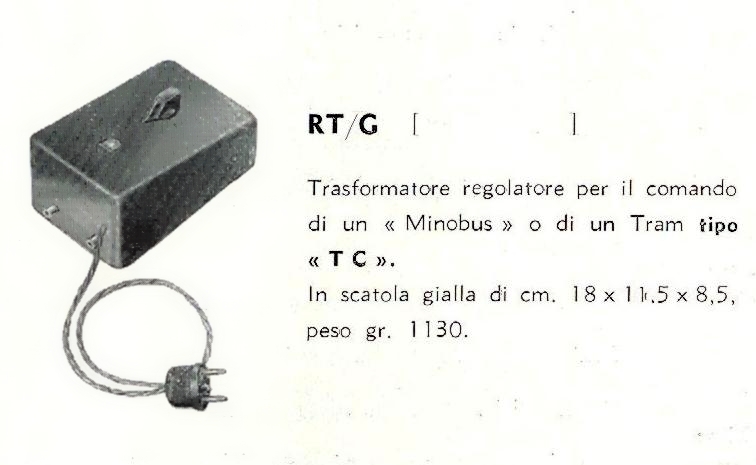

Nella Serie Gialla (tram e filobus) compare anche il trasformatore RT/G (solo nel 1950)

Dal catalogo 1950

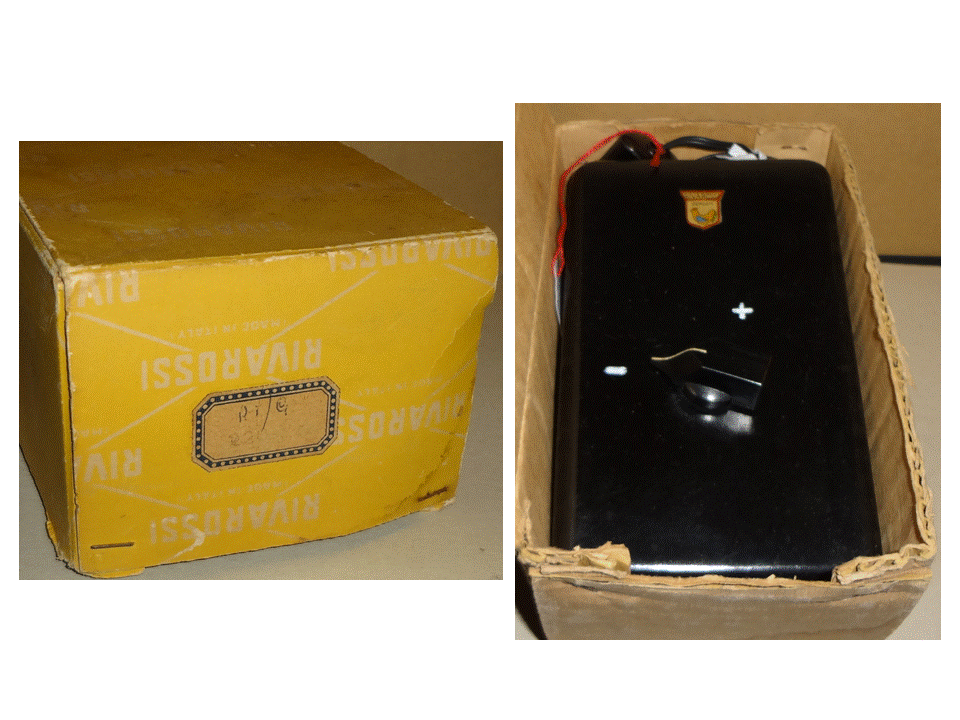

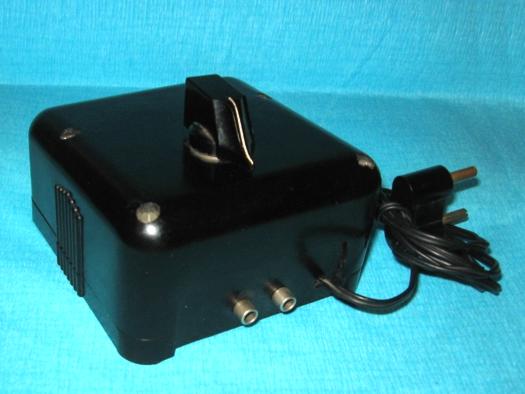

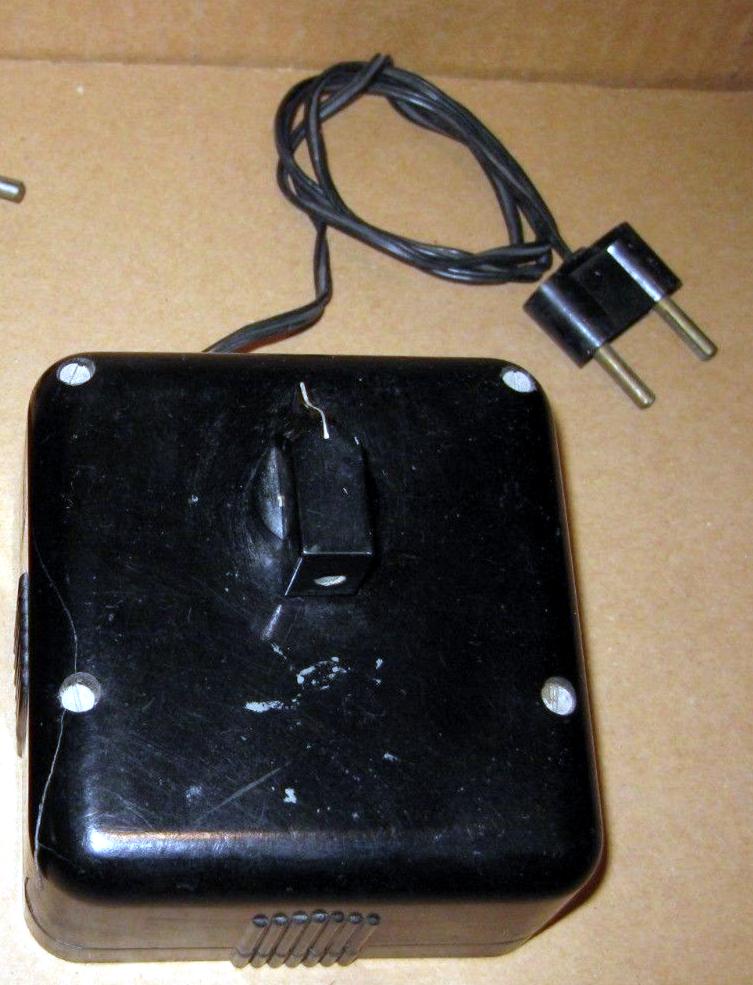

Trasformatore  RT/G



Trasformatore uguale al RT/V ma senza la leva di inversione - forse una variante del RT/G del 1950 ??

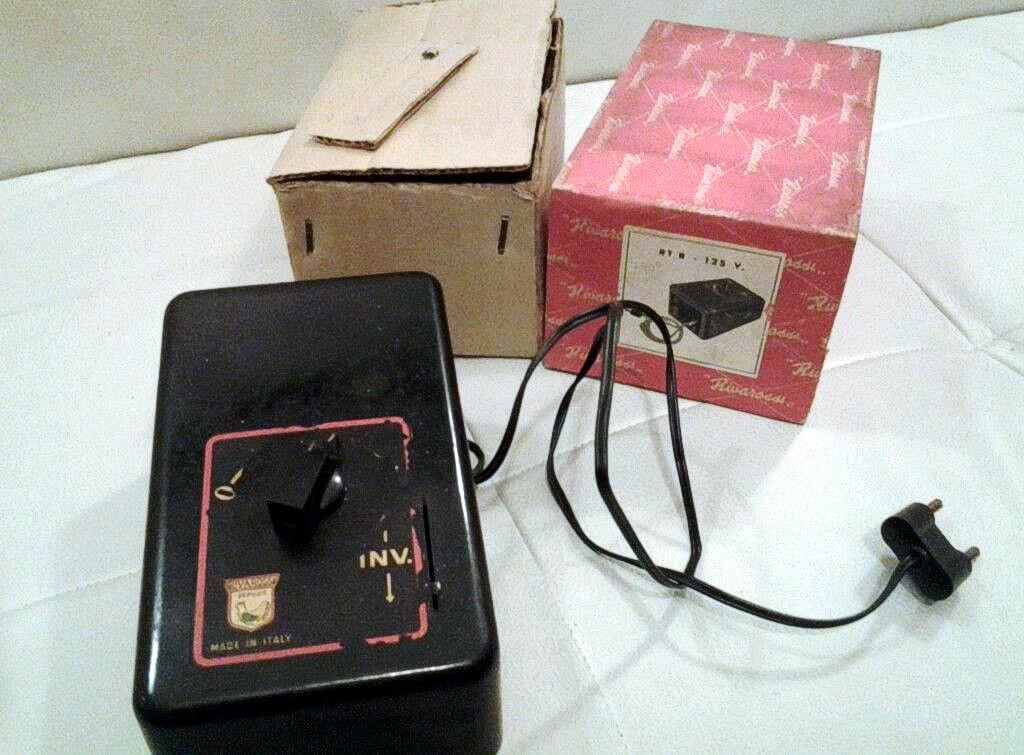

Trasformatore RT/R il "pezzo forte di RR" dal 1948 (come RT ST/48) al 1956





Dopo alcuni anni privi di novità  bisogna aspettare il 1956 per vedere un nuovo trasformatore, il semplice RT 1 senza regolazione e in CC

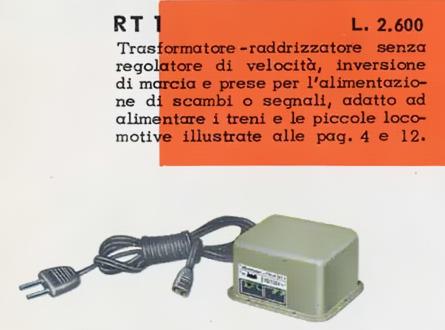

Dal catalogo 1957                                                                                                                                 Dal catalogo 1960

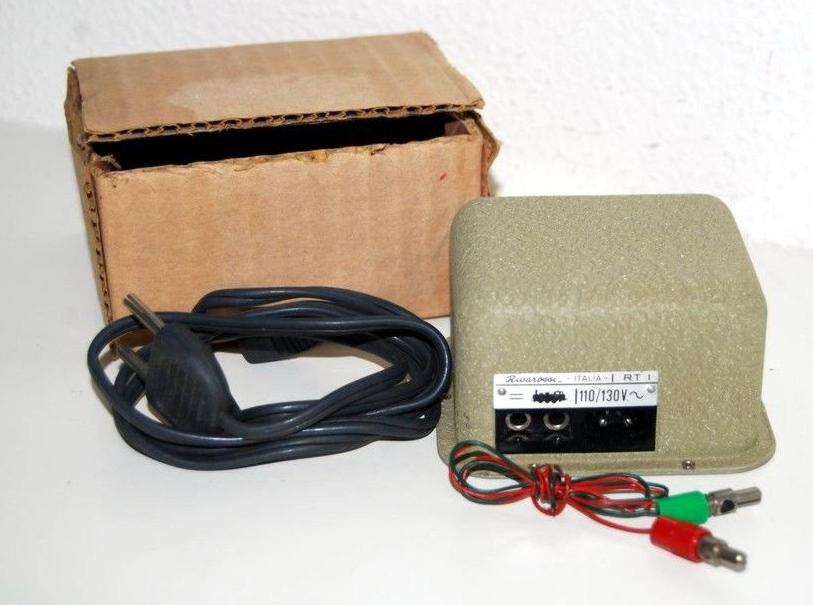

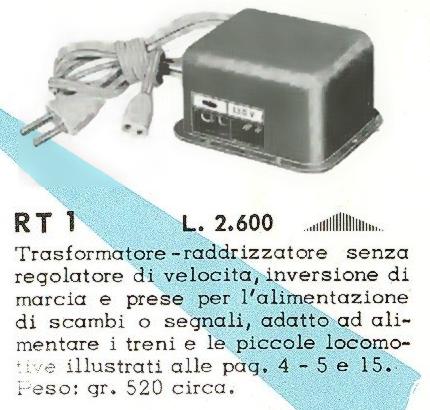

Trasformatore RT 1 del 1956 con uscita in CC senza regolazione





Nel catalogo 1957 vengono presentati alcuni trasformatori molto significativi e longevi: RT2, RT3 e il VA metro.

Ormai il sistema in CA è stato abbandonato e i trasformatori sono sempre con l'uscita primaria in CC e, nei modelli più evoluti, anche in CA per comandare gli accessori elettrici. La tensione di entrata è sempre variabile e l'apparecchio deve essere acquistato per lo specifico voltaggio fornito dal gestore elettrico locale.

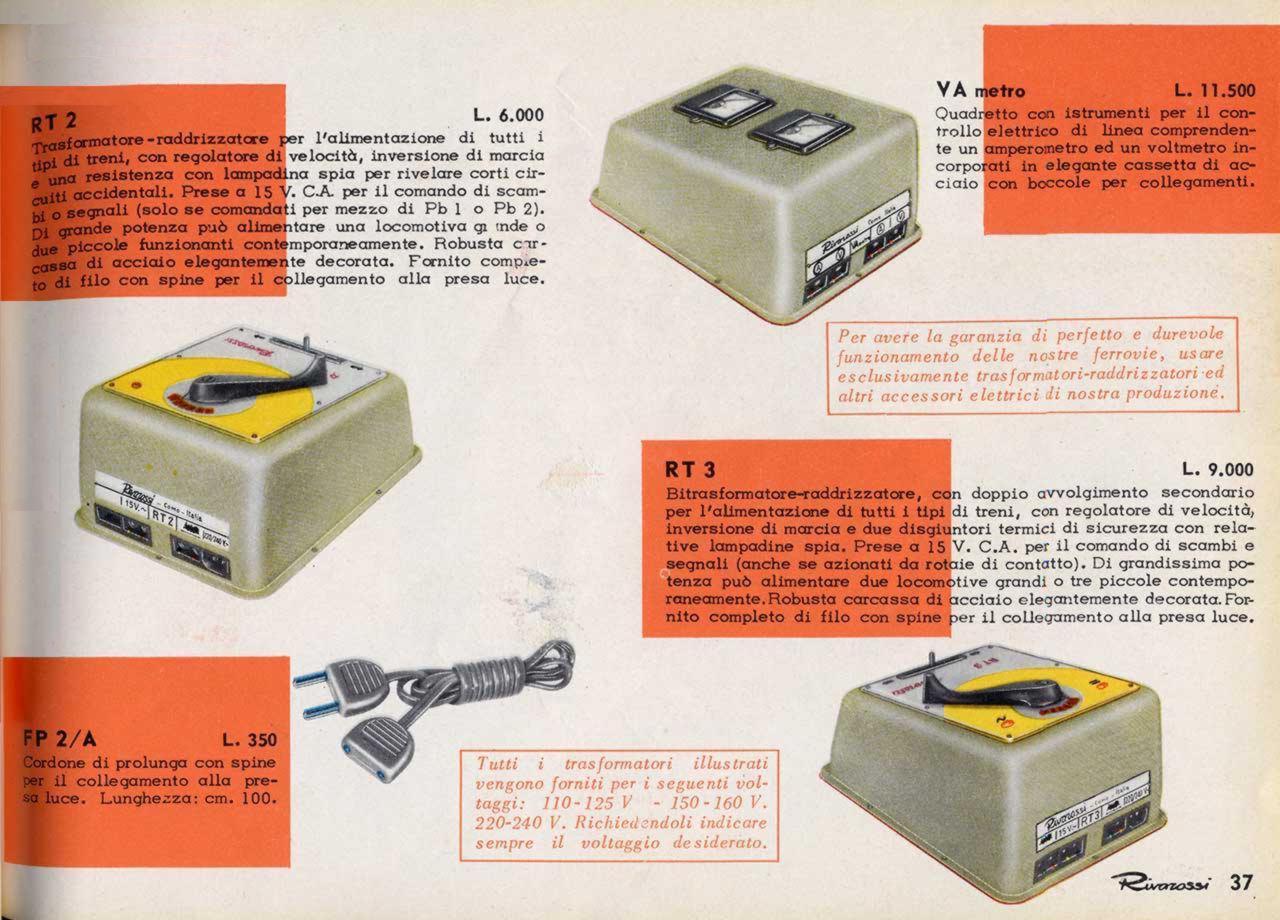

Dal catalogo 1960

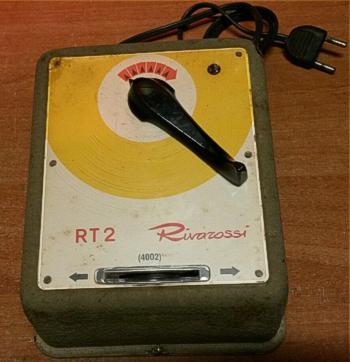

Trasformatore RT 2 del 1957 - come 4002 resterà in catalogo fino al 1977 (uscite in CC e CA)

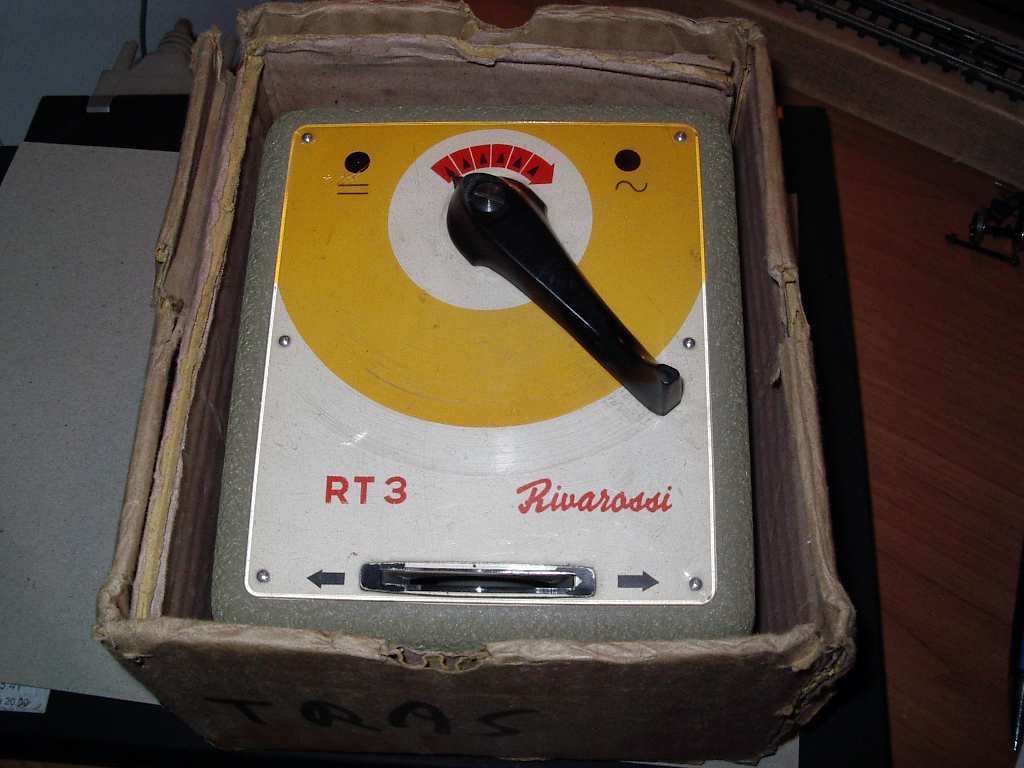

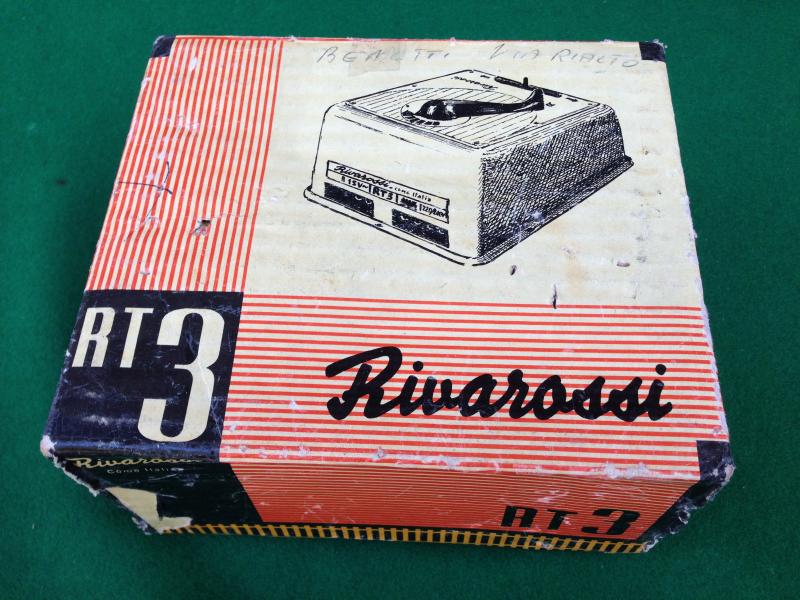

Trasformatore RT 3 del 1957 - come 4003 resterà in catalogo fino al 1977 (uscite in CC e CA)

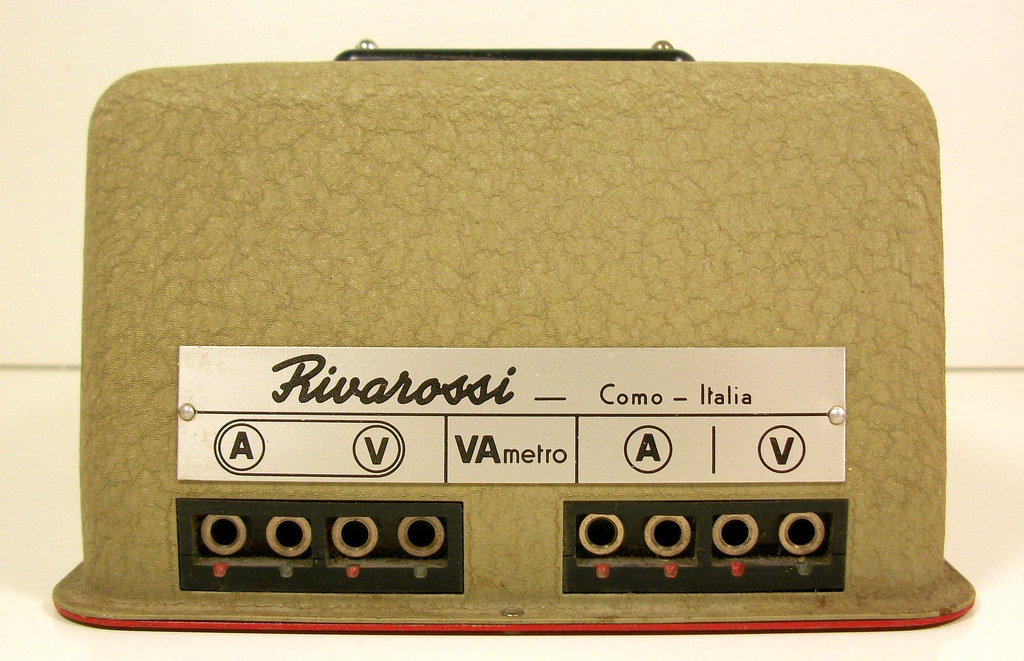

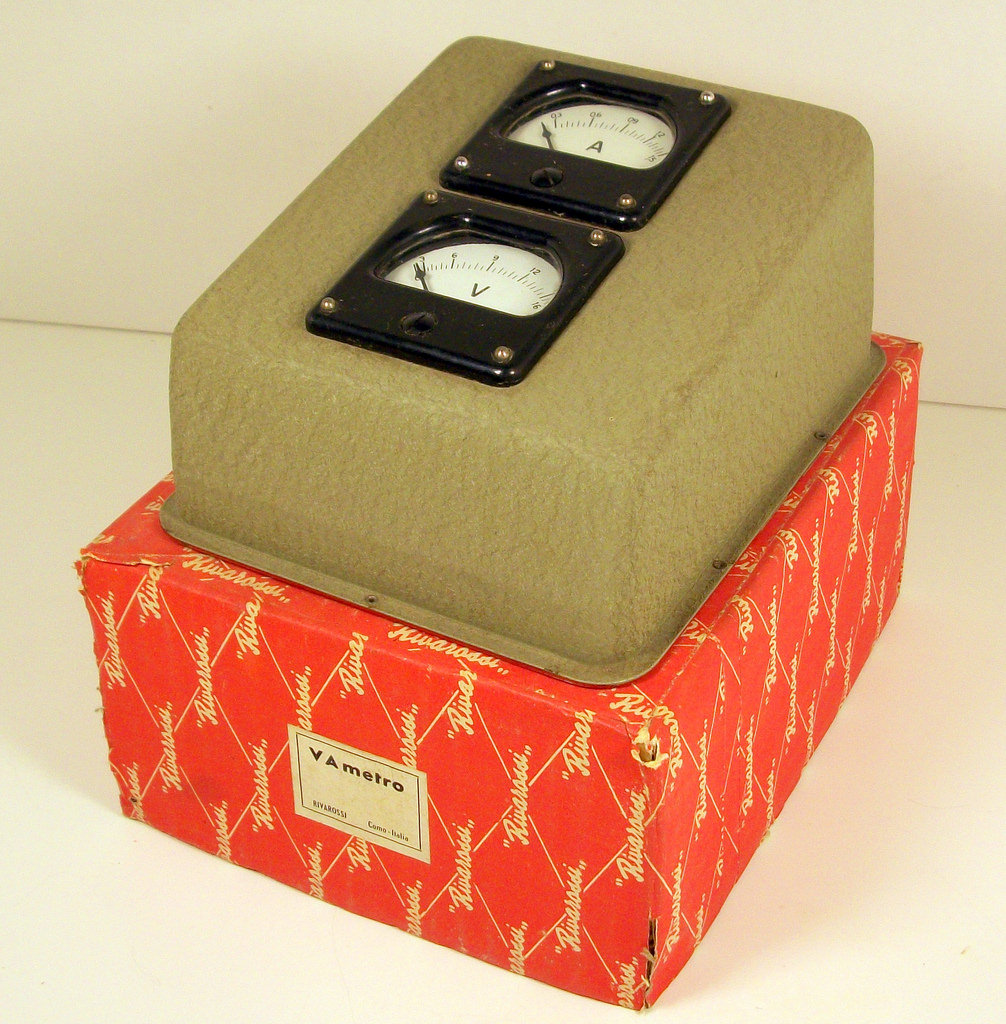

VA metro del 1957, voltmetro e amperometro - come 4904 resterà in catalogo fino al 1967









Del 1958 è il trasformatore TF A1 con uscita in CA per l'alimentazione dei segnali

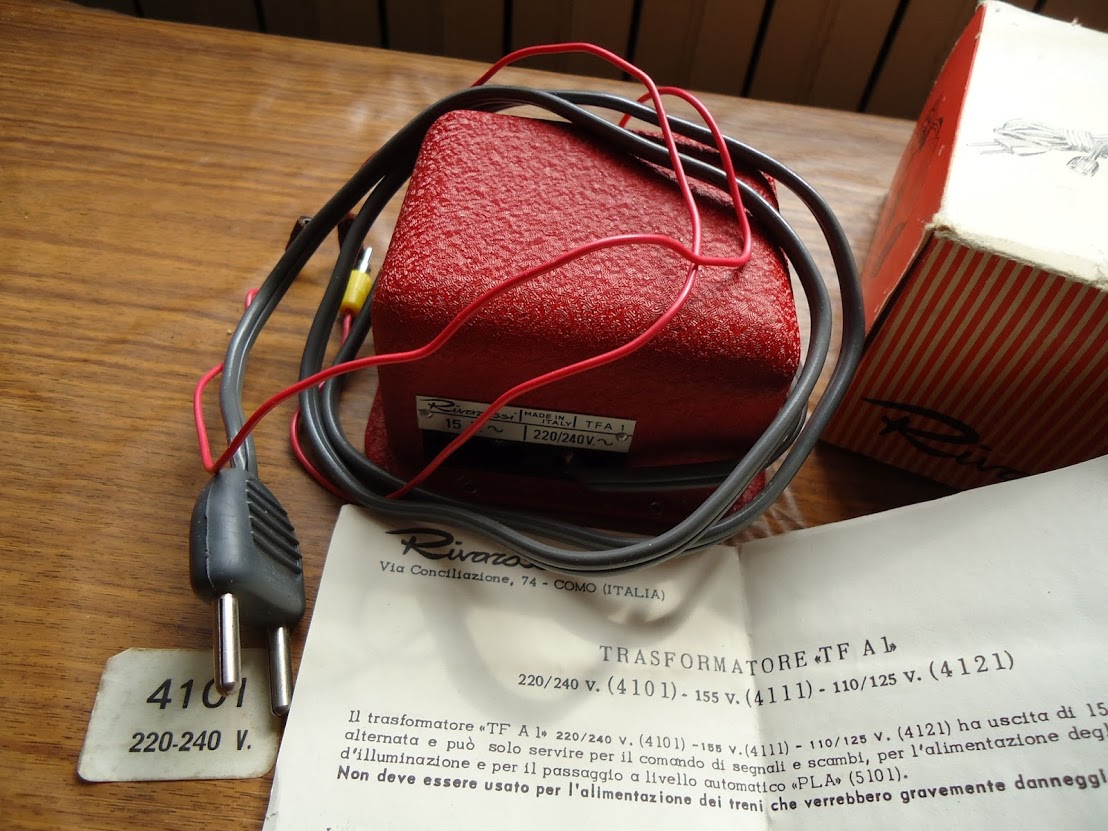

Trasformatore TF A1 (dal 1958) in catalogo fino al 1970 (uscita in CA)





Nel 1961 con il passaggio ai codici numerici cambiano i nomi  ma non i trasformatori, da notare che dal 1963-1964 il cavo di alimentazione è integrato nell'apparecchio

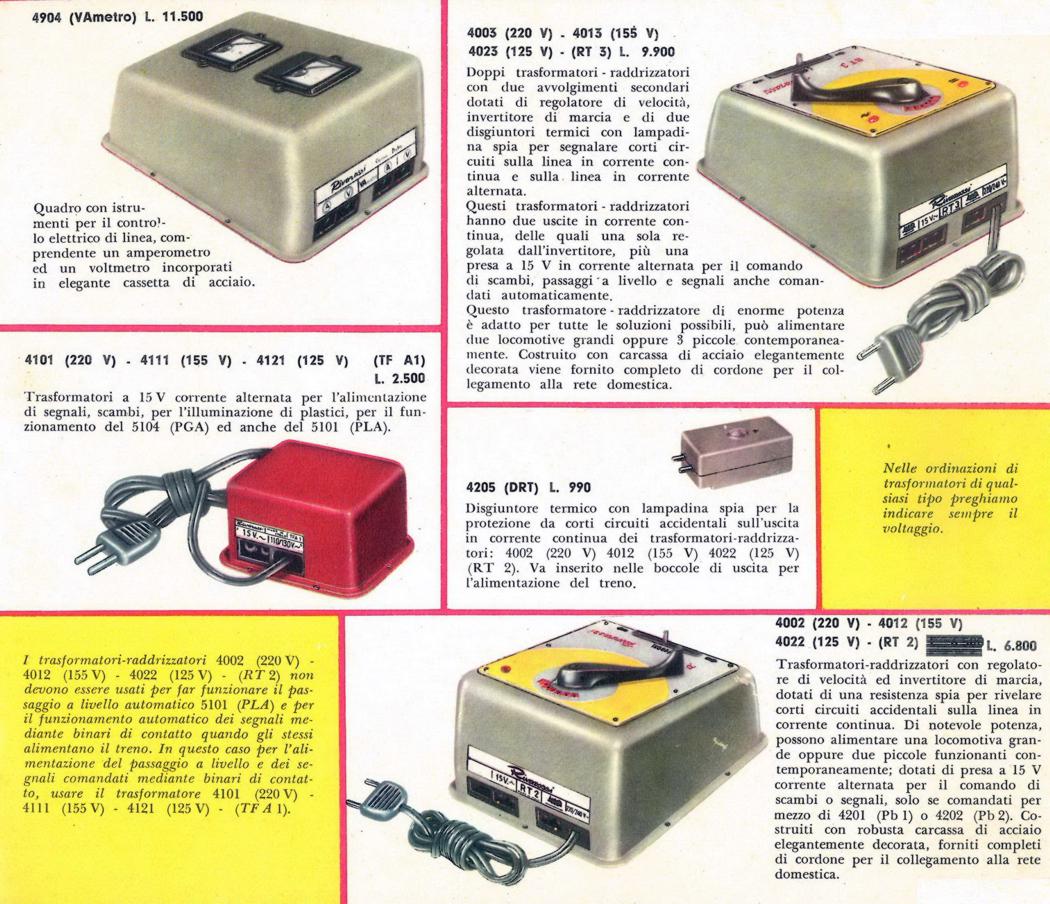

Dal catalogo 1964

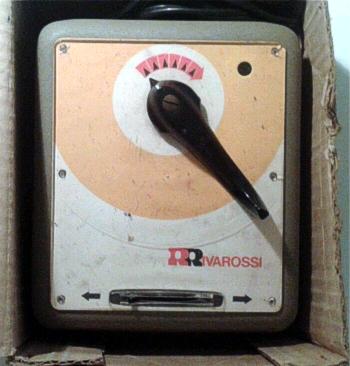

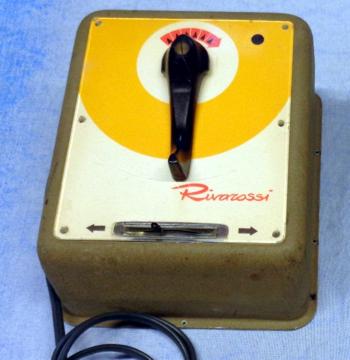

RT2 o 4002 in tre vesti lievemente differenti: col doppio nome RT2-4002, con solo la scritta anni '60, con la scritta anni '70



ELENCO ALIMENTATORI RIVAROSSI (fino al 1964)
Codice Descrizione anno presentazione in catalogo fino al note
dal 1946 al 1961 dal 1961 alla fine
TF100   Trasformatore universale 1946 /
TF50   Trasformatore universale 1946 /
TF20   Trasformatore universale economico 1946 /
RE100   scatola di comando 1946 /
RT100   Trasformatore universale  con reostato 1947 1955
RT100 ec   Trasformatore universale  con reostato 1947 1947
RT100 S   Trasformatore universale  con reostato 1948 /
RT ST/48   Trasformatore universale  con reostato 1948 /
R ST/48   Portapila 1948 /
RT/R   Trasformatore raddrizzatore 1950 1956
RT/V   Trasformatore raddrizzatore 1950 1957
R/V   Portapila 1950 1956
RT/G   trasformatore per minobus 1950 /
RT1   Trasformatore 1956 1960
PRI   Portapile 1958 1959
FP2/A 4500 prolunga 1957 1962
VA metro 4904 Voltmetro e amperometro 1957 1967
RT2 4002-4012-4022 Trasformatore 1957 1977
RT3 4003-4013-4023 Trasformatore 1957 1977
TF A1 4101-4111-4121 Trasformatore 1958 1970
